VeeValv Válvula de Diafragma

VeeValv Válvula de Diafragma

Solicitar información

VeeValv Válvula de Diafragma

Las válvulas de diafragma de accionamiento manual o neumático, están especialmente diseñadas para usos en procesos higiénicos y asépticos en las industrias alimentaria y farmacéutica.

Además este tipo de válvula es válida para control o regulación de caudal y funciones de cierre/apertura.

Solicitar información

VeeValv Válvula de Diafragma

Principio de funcionamiento

El diafragma proporciona el cierre entre el cuerpo y bonete. No hay ningún contacto con el ambiente exterior y por eso la válvula es adecuada para procesos asépticos. Mediante el cierre de la válvula, el compresor presiona el diafragma sobre el asiento del cuerpo. Con el movimiento del compresor el diafragma se deforma y es forzado sobre el área del asiento, en el centro del cuerpo, cerrando el paso de flujo del producto. La interrelación entre el compresor y el cuerpo previene la compresión excesiva del diafragma.

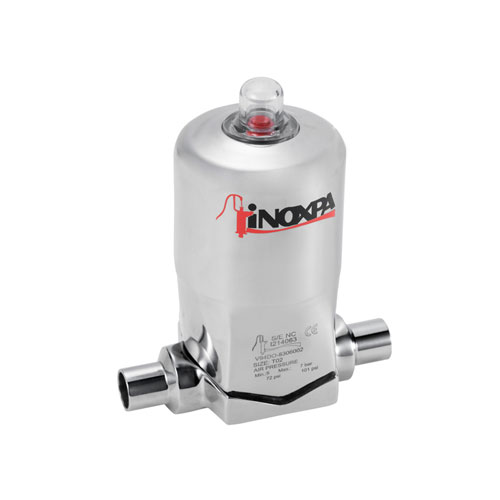

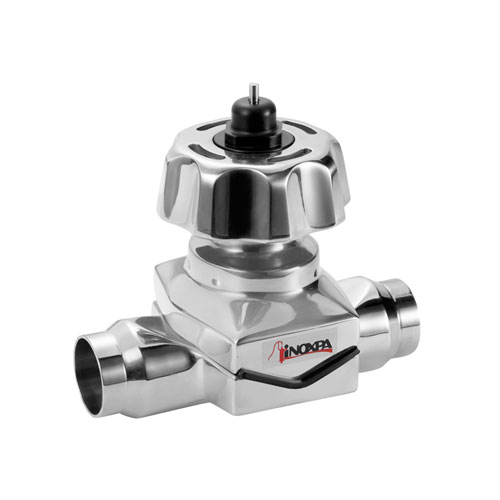

La válvula puede ser accionada manual o neumáticamente y controlada mediante cabezales de control y electroválvulas.

Diseño y características

Paso de flujo sin obstáculos. Alto factor Kv.
Control de compresión del diafragma.
Actuador compacto.
Actuador neumático normalmente cerrado (NC) en su versión estándar.
Accionamiento estanco sin mantenimiento (versión en inoxidable).
Accionamiento manual con limitador de carrera (excepto tamaño Nº4).
Detector de fugas.
Indicador de posición.
Intercambiabilidad de piezas.
Maneta ergonómica.
Trazabilidad de componentes.

Materiales

Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de inoxidable Acero inoxidable AISI 304 (1.4301)
Piezas de plástico PP + 30 GF
Diafragma EPDM (según FDA 177.2600 y USP Class VI)

Acabado superficial:
Interno Ra ≤ 0,5 µm
Externo Pulido brillante

Tamaños disponibles DN ¼" - DN 2"

Conexiones Soldar y Clamp OD / DIN

Opciones

Diafragma en FPM, VMQ (segun FDA 177.2600 y USP class VI) y PTFE / EPDM separada (segun FDA 177.2600) .
Accionamiento manual o neumático.
Maneta en acero inoxidable o en plástico.
Bonete en acero inoxidable o en plástico.
Actuador neumático normalmente abierto (NO) y doble efecto.
Actuador neumático con limitador de carrera.
Actuador neumático con detector externo.
Cabezal de control con detectores y electroválvulas.
Válvula de control con electroposicionador digital.
Válvula fondo de tanque.
Distintos tipos de conexiones.
Certificados de material y rugosidad.

Documentos

Principio de funcionamiento

El diafragma proporciona el cierre entre el cuerpo y bonete. No hay ningún contacto con el ambiente exterior y por eso la válvula es adecuada para procesos asépticos. Mediante el cierre de la válvula, el compresor presiona el diafragma sobre el asiento del cuerpo. Con el movimiento del compresor el diafragma se deforma y es forzado sobre el área del asiento, en el centro del cuerpo, cerrando el paso de flujo del producto. La interrelación entre el compresor y el cuerpo previene la compresión excesiva del diafragma.
La válvula puede ser accionada manual o neumáticamente y controlada mediante cabezales de control y electroválvulas.

Materiales and Opciones

Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de inoxidable Acero inoxidable AISI 304 (1.4301)
Piezas de plástico PP + 30 GF
Diafragma EPDM (según FDA 177.2600 y USP Class VI)

Acabado superficial:
Interno Ra ≤ 0,5 µm
Externo Pulido brillante

Tamaños disponibles DN ¼" - DN 2"

Conexiones Soldar y Clamp OD / DIN

Diafragma en FPM, VMQ (segun FDA 177.2600 y USP class VI) y PTFE / EPDM separada (segun FDA 177.2600) .
Accionamiento manual o neumático.
Maneta en acero inoxidable o en plástico.
Bonete en acero inoxidable o en plástico.
Actuador neumático normalmente abierto (NO) y doble efecto.
Actuador neumático con limitador de carrera.
Actuador neumático con detector externo.
Cabezal de control con detectores y electroválvulas.
Válvula de control con electroposicionador digital.
Válvula fondo de tanque.
Distintos tipos de conexiones.
Certificados de material y rugosidad.

Documentos
Documento № FT.Veelvalv.7_ES
Título Válvula de Diafragma VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.7_EN
Título Diaphragm Valve VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.7_FR
Título Vanne à Membrane VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.7_IT
Título Valvola a Membrana VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.6_DE
Título Membranventil Veevalv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.6_FI
Título Kalvoventtiili VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.7_RU
Título Диафрагменный Клапан VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № FT.VeeValv.7_CN
Título 隔膜阀 VeeValv
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.02ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VEEVALV ’09
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.04ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VEEVALV ’09 - ANEXO ATEX
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.02EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS VEEVALV ‘09
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.04EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS VEEVALV ‘09 - ANNEX ATEX
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.02FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN VEEVALV ’09
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.04FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN VEEVALV ’09 - ANNEXE ATEX
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.02RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ VEEVALV ’09
Tipo de archivo .pdf
    Download
  • E-mail
Documento № 10.300.30.02
Título MONTAJE Y DESMONTAJE DEL DIAFRAGMA / DIAPHRAGM ASSEMBLY AND DISASSEMBLY / MONTAGE ET DÉMONTAGE DE LA MEMBRANA
Tipo de archivo .pdf
    Download
  • E-mail
