La válvula INNOVA tipo J es una válvula de simple asiento y accionamiento neumático diseñada como válvula de alivio en instalaciones higiénicas.
Las aplicaciones más importantes son: como válvula de by-pass para las bombas de desplazamiento positivo o para proteger los equipos en una situación de presión excesiva.
La presión del cierre de la válvula viene dada por la presión del muelle, que puede variarse mediante la regulación del tornillo situado en la parte superior.
En el momento que se sobrepasa esta presión de ajuste, la válvula se abre.
La válvula se suministra con actuador para permitir el paso del líquido durante los procesos de limpieza CIP.
INNOVA J Válvula de Simple Asiento de Alivio
Solicitar información
INNOVA J Válvula de Simple Asiento de Alivio
Diseño y características
Rango de presión de apertura de 50 kPa - 600 kPa (0,5 bar - 6 bar).
Fácil montaje/desmontaje de las piezas internas mediante una abrazadera clamp.
Linterna abierta permite inspección visual de obturación de eje.
Cuerpo orientable 360º.
Materiales
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN EN 10357 serie A DN 25 - DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponde a tubo OD)
Conexiones
Soldar
Opciones
Juntas en HNBR o FPM.
Otras conexiones.
Rango de presión de apertura: 6 a 10 bares para medidas DN 25, 40, 50, 65 y 80.
para medidas DN 25, 40 y 50 .
Detectores de posición externos.
Acabado superficial interno Ra ≤ 0,5 μm.
Cuerpo con camisa de calefacción.
Barrera de vapor.
Documentos

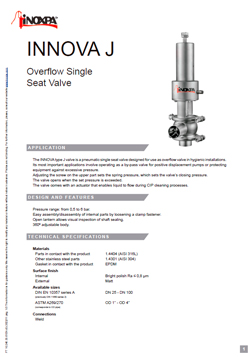

Ficha técnica v.22 (4)
