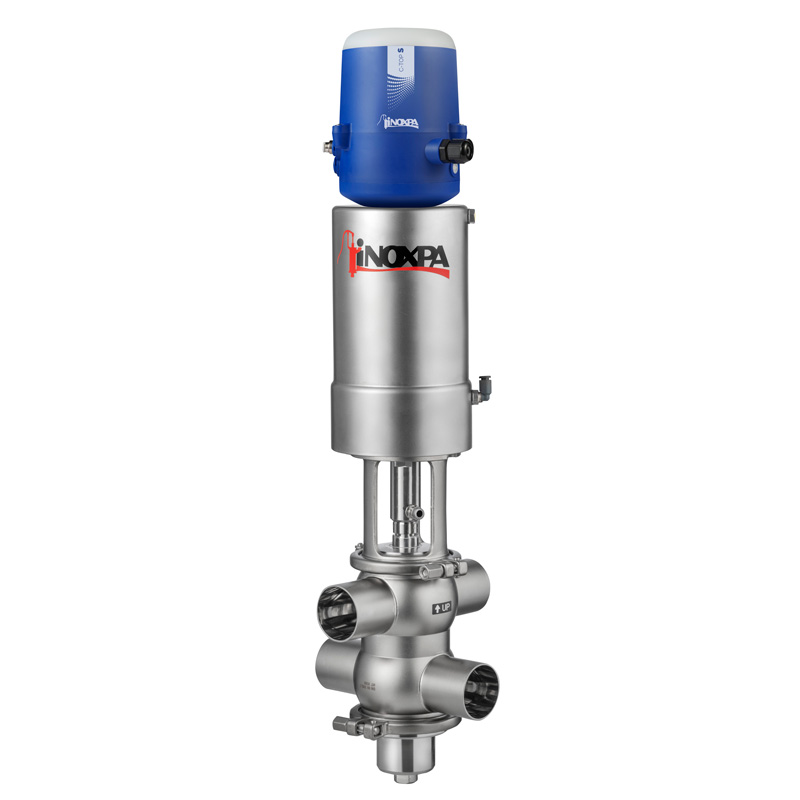

INNOVA S Válvula Mixproof de Doble Asiento de Cierre

  • Válvula Mixproof de Doble Asiento de Cierre
  • Válvula Mixproof de Doble Asiento de Cierre
  • Válvula Mixproof de Doble Asiento de Cierre
  • Válvula Mixproof de Doble Asiento de Cierre

La válvula INNOVA S es una válvula neumática de doble asiento con función de cierre en aplicaciones higiénicas. A presión atmosférica, entre los asientos de los dos ejes de la válvula INNOVA S se forma una cámara de detección de fugas que permite una separación segura entre dos productos, uno de los cuáles es habitualmente un producto de limpieza (CIP).
La cámara de detección de fugas se limpia mediante una conexión externa de CIP situada en la linterna.

Solicitar información

INNOVA S Válvula Mixproof de Doble Asiento de Cierre

Diseño y características

Diseño higiénico según EHEDG.
Sin fuga durante la apertura y el cierre de la válvula.
Eje inferior equilibrado.
Actuador neumático de simple efecto.
Fácil desmontaje de piezas internas.
La linterna abierta permite la inspección visual de obturación del eje.
Cuerpos orientables 360⁰.

Materiales

Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM

Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN EN 10357 serie A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’

Opciones

Juntas en FPM y HNBR.
Otras conexiones: macho, clamp.
Cabezal de control C-TOP S.
Detectores de posición externos.
Acabado superficial Ra ≤ 0,5 μm

Documentos

Ficha técnica v.22 (4)
Ficha técnica (8)
Guía rápida de instalación v.22 (1)
Guía rápida de instalación (1)
Manual de instrucciones v.22 (4)
Manual de instrucciones (7)
3D CAD v.22 (12)
Principio de funcionamiento
Materiales and Opciones

Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM

Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN EN 10357 serie A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’

Juntas en FPM y HNBR.
Otras conexiones: macho, clamp.
Cabezal de control C-TOP S.
Detectores de posición externos.
Acabado superficial Ra ≤ 0,5 μm

Documentos
Documento № 10.251.33.01ES
Título Válvula de Doble Asiento de Cierre INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.33.01EN
Título Shut-off Double Seat Valve INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.33.01FR
Título Vanne d’arrêt à double siège INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.33.01RU
Título Отсечной двухседельный клапан INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_ES
Título Válvula de Doble Asiento de Cierre INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_EN
Título Shut-off Double Seat Valve INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_FR
Título Vanne à Clapet à Double Siège INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_IT
Título Valvola a Doppia Sede di Chiusura INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_PT
Título Válvula de Fecho de Assento Duplo INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_DE
Título Absperr-Doppelsitzventil INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_RU
Título Двухседельный Клапан INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № FT.INNOVA-S.1_CN
Título 双座双密封防混阀 外接CIP清洗 INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.10MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.06MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.07ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE DOBLE ASIENTO INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.07EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS DOUBLE SEAT VALVE INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.07FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À DOUBLE SIÈGE INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.07RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДВУХСЕДЕЛЬНЫЙ КЛАПАН INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.02ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA DOBLE ASIENTO - TIPO S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.11ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA DOBLE ASIENTO - TIPO S - ANEXO ATEX
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.02EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA DOUBLE SEAT VALVE – S TYPE
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.11EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA DOUBLE SEAT VALVE – S TYPE - ANNEX ATEX
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.02FR_revA
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA DOUBLE SIÈGE - TYPE S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.11FR
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA DOUBLE SIÈGE - TYPE S - ANNEXE ATEX
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.251.30.02RU_revA
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДВУХСЕДЕЛЬНЫЙ КЛАПАН INNOVA S
Tipo de archivo .pdf
    Download
    • E-mail
Documento № INNOVA S AB-90
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S AB-90 & C-TOP S
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S BB-90
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S BB-90 & C-TOP S
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S CB-90
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S CB-90 & C-TOP S
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S DB-90
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S DB-90 & C-TOP S
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S DC-180
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S DC-180 & C-TOP S
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S DD-270
Tipo de archivo .rar
    Download
    • E-mail
Documento № INNOVA S DD-270 & C-TOP S
Tipo de archivo .rar
    Download
    • E-mail
